GstarCAD version PRO

3.3/5 Note (110 votes)

Téléchargement gratuit

Version professionnel (PRO) de votre logiciel de dessin technique, appelé également logiciel de dessin industriel et de création de plan 2D/3D

Dans sa version PRO, GstarCAD est un nouveau moyen pour créer, éditer et visualiser vos blocs dynamiques. Avec la définition des paramètres de vos blocs, agissez sur leur état de visibilité ou définissez des actions.
Pour un dessin simple, rapide et précis.

GstarCAD PRO inclus également toutes les primitives 3D telles que Boite, Cylindre, Sphère, Cone, Pyramide, Hélice, ect... ainsi que toutes les fonctions de modification telles que addition, soustraction, etc...

Au final avec GstarCAD vous pourrez produire des modèles 3D exploitables avec le format d'exportation STL utilisés par les imprimantes 3D.

Voir : Liste de Prix

Avec l'achat d'une licence GstarCAD nous vous conseillons vivement de prendre une souscription. Elle vous permettra :

de recevoir gratuitement les mises à jour de la nouvelle version
d'avoir un accès privilégié à notre service technique
de bénéficier de notre service gratuit de réinstallation de GstarCAD en cas de perte accidentelle de votre ordinateur.

Acheter

650 € HT / Version Pro monoposte, une licence permanente

710 € HT/ Version PRO réseau, une licence partageable permanente

Caractéristiques

+Principales fonctions
- Outils de dessin 2D
- Outils de modélisation 3D
- Outils de création et de gestion de bibliothèque
- Outils de travail collaboratif.
- Outils de mise en page.
- Outils de personnalisation : LISP & VBA.
Blocs dynamiques

Les blocs dynamiques sont compatible avec Autocad. Le fichier DWG contenant des blocs dynamiques créés avec Gstarcad peuvent être ouverts et modifiés avec AutoCAD, sans perte des paramètres, des modes de visibilité ou des actions.

Configurations requises

Windows XP x32, Windows XP x64, Windows Vista x32, Windows Vista x64, Windows 7 x32, Windows 7 x64, Windows 8 x32, Windows 8 x64, Windows 10, Mac avec Parallels Desktop

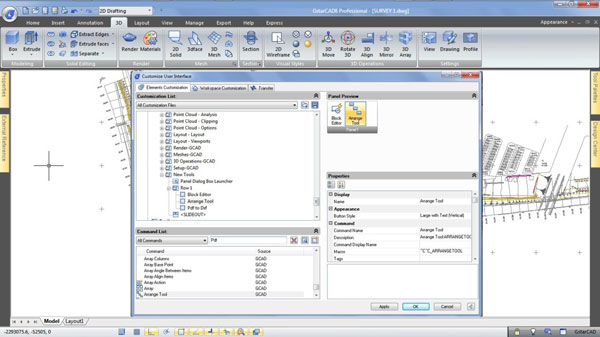

CUI

GstarCAD8 CUI (Personnalisation Glisser-Déposer) est une nouvelle façon simple et pratique de personnaliser et gérer la personnalisation les éléments d’interface utilisateur par l’action de glisser et déposer.

Lock UI

LockUI verrouille la position de la barre d’outils et des fenêtres. Les utilisateurs peuvent les déverrouiller temporairement en maintenant Ctrl. Une icône de serrure dans la barre d’état indique si les barres d’outils et des fenêtres sont verrouillées. Cliquez sur l’icône pour afficher les options de verrouillage.

Support Unicode

GstarCAD8 a adopté l’Unicode pour écrire et compiler la programmation et peut ouvrir les dessins qui contiennent des textes polyglottes ou sans la langue par défaut du système, afin de satisfaire l’ensemble des langues, conversion de texte, et des exigences de traitement.

Arrière-plan DWF

Il est possible d’insérer, d’afficher, et prendre des données dans le dessin de CAO sans avoir à éditer.

Edition dynamique de bloc

GstarCAD8 fournit une nouvelle méthode facile, graphique et puissante de créer, éditer et visualiser les blocs dynamiques à travers la définition de paramètres, des statuts de visibilité et des actions. La fonction présente plus de flexibilité pour normaliser la conception et le dessin.

Mleader

Mleader (repérage) est utilisé pour attacher l’annotation à plusieurs lignes de repère. Multileader (repérage multiple) peut être utilisé pour donner d’avantage d’information ou instruction dans un point ou une zone spécifique dans votre dessin. Il peut également avoir plus de capacités comme utiliser le texte multi ligne ou des blocs comme contenu principal dans votre dessin.

Fenêtre et affichage 3D

3D Loft

Créer des solides 3D ou des surfaces 3D par le générateur de volume 3D via au moins deux courbes de section.

Solprof

Avec cette nouvelle fonctionnalité on peut automatiquement créer des dispositions avec des plans, des élévations, des sections et profils de modèles 3D. Des lignes visibles et invisibles. Des lignes de coupe sont générées.

Solview

Rendu solide

GstarCAD8 permet faire des améliorations de présentation avec le rendu solide 3D.

Flatten

Flatten crée une représentation 2D d’un modèle 3D ou vous pouvez l’utiliser pour forcer l’épaisseur et les élévations des objets choisis à 0.

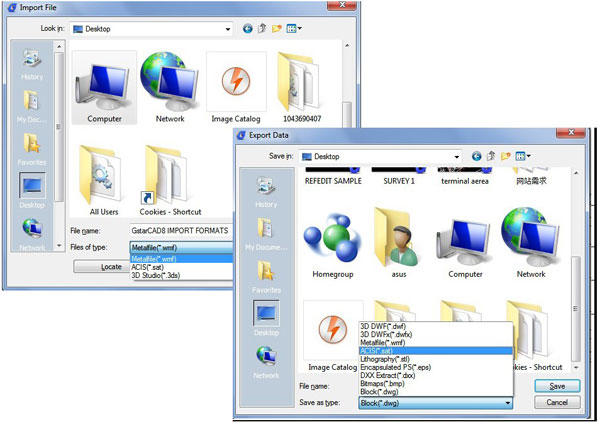

Formats de fichiers d’importation et exportation

GstarCAD 8 couvre beaucoup plus de formats que la version précédente. Exportation (*.DWFx, *.Eps, * dxx.); Importations (*. Thu, * .3 ds, . WMF) et publier au format DWF, PDF et également en 3D.

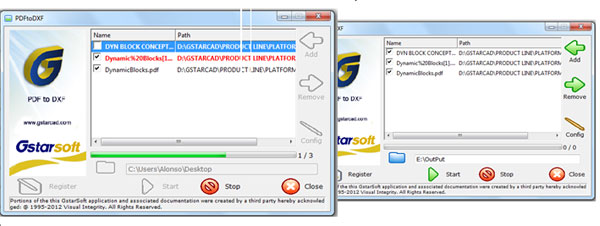

Convertisseur PDF2DXF

GstarCAD8 comprend un plug-in externe nommé PDF2DXF, les utilisateurs pourront extraire facilement la géométrie vectorielle à partir d’un fichier PDF dans un format de fichier orienté CAD, en évitant de redessiner les graphiques à partir de zéro et en utilisant les entités vectorielles du document PDF sur votre dessin.

Outils rapides

Les outils rapides contiennent une librairie d’outils de productivité conçus pour vous aider à étendre la puissance de votre conception.

Ils sont faciles à utiliser, facile à intégrer dans vos menus et barres d’outils, et couvrent un large éventail de fonctions, y compris le dimensionnement, le dessin, sélectionner et modifier des objets.

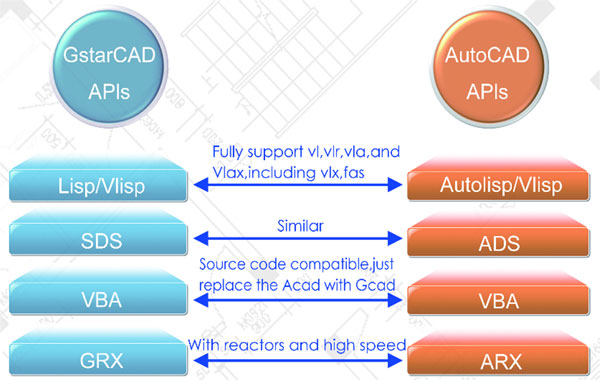

API Avancé

GstarCAD soutient diverses APIs tels que GRX, VBA, LISP/V-LISP, SDS et bientôt .NET. Les développeurs d’applications pourront transplanter leurs programmes ou applications sur GstarCAD par de simples changements.

Voir l'article sur les différences entre GstarCAD Professionnel et GstarCAD Standard
